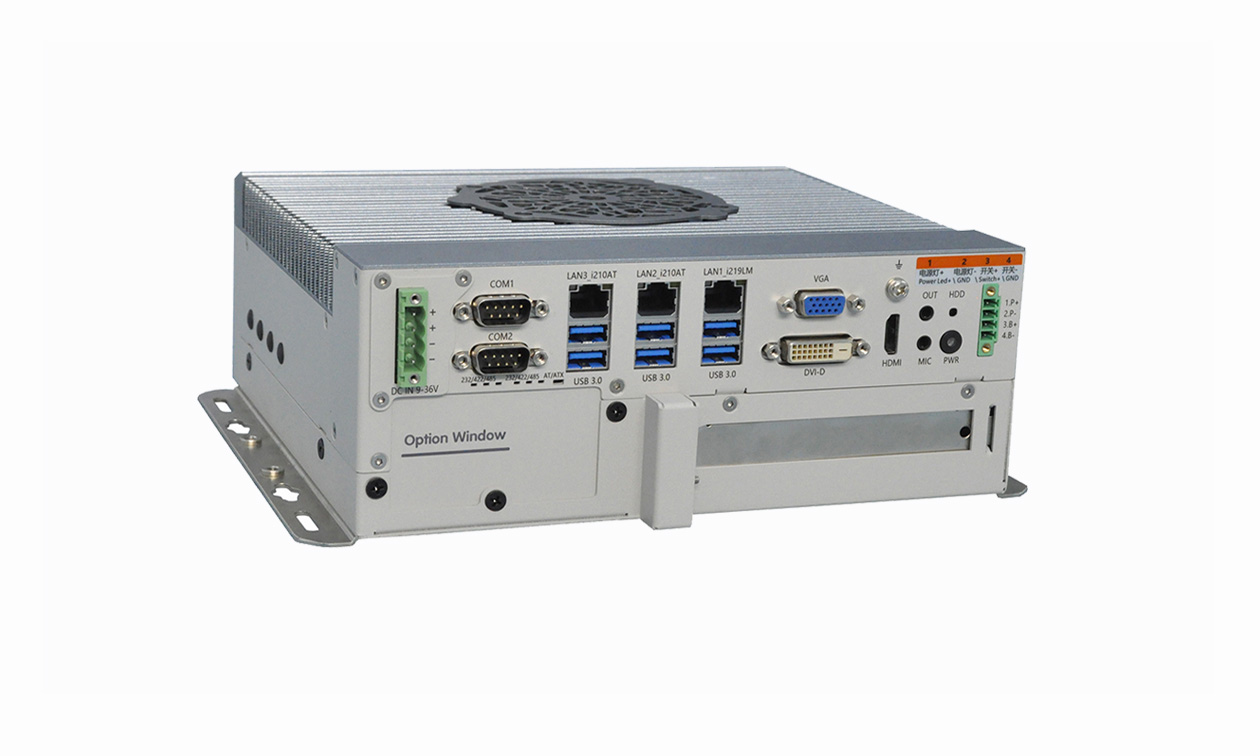

多功能低功耗工控机（1个16X PCIE 扩展槽）

型号：BOX-3018WF-V3-3LAN（1个16X miniPCIE 扩展槽）

CPU：Intel® 6/7/8/9th Gen Core™ i9/i7/i5/i3/Pentium® /Celeron® LGA1151处理器、Coffee Lake 14nm 8/9th Ge、Kaby Lake 14nm 7th Gen

Skylake 14nm 6th Gen

芯片组 ：Intel® H110/Q170芯片组

BIOS：64MbSPIFLASH

内存：支持2 x DDR4 2133/2400/2666/2933MHz 内存插槽，最大64GB

显示：提供1 x VGA，1 x DVI-D，1 x HDMI显示接口

网络：2 x Intel® i210AT，1 x Intel® i219LM

存储：1 x mSATA，1 x m.2 M-Key SATA/NVMeX4 2280（Q170），可选2.5寸或3.5寸硬盘位，Q170支持RAID0加速/RAID1镜像

USB： 默认6 x USB 3.0，可再扩展更多USB接口

COM： 默认2 x COM，可选TTL/RS232/422/485等不同协议、可选芯片隔离、可选光耦隔离等，可再扩展更多COM接口

扩展接口：丰富的接口扩展能力，可扩展2*COM、2*USB、2*LAN、SMBUS、PS/2、LPT、16/32路GPIO、多网口视觉卡、光源控制器

扩展插槽：丰富的插槽扩展能力，1 x 全长16X miniPCIE插槽，可扩展wifi模块、4G模块、MVB模块等通用/专用模块；1 x m.2 B-Key 3042/3052插槽，可扩展4G、5G模块等；PCIE16X、4X（Q170）、1X、PCI插槽灵活组合，数十种扩展插槽可选

GPIO ：16路/32路GPIO可选：可选主板直出标准型GPIO可选光耦隔离强固型GPIO，支持干接点、湿节点，双向光耦隔离，耐受电压高达80V。可选NPN、PNP模式。DI为滤除干扰，5V以下不动作。DO经OD门放大，输出电流可达300-500mA

音频：Realtek ALC987声卡，支持Line-out，Mic-in

看门狗：Watchdog复位功能，支持1~255秒系统重启

电源接口：锁固型供电接口，输入电压9~36V默，认接线式电源端子，多种电源端子可选，详见规格书

操作系统：Windows 7/10/11/各种版本的Linux/国产化系统统信麒麟等

无风扇设计：封闭式无风扇机身散热，杜绝传统内置散热风扇及其灰尘造成的故障隐患，温控辅助、散热风扇：可选外置温控辅助风扇，温度不高时风扇怠速运行，温度升高时风扇转速同时提高，直至全速运行，且易拆卸易维护针对高温、封闭环境，外置温控辅助散热风扇参与辅助散热，强化散热，提高系统运行舒适性，增强系统稳定性

安装方式： 卧式摆放固定方式，多插槽款支持立式摆放固定方式

工作温度：-10°C ~ 60°C

工作湿度：5% ~ 95%（操作，无冷凝）

存储温度：-20℃ ~ 70℃

存储湿度：30% ~ 60%

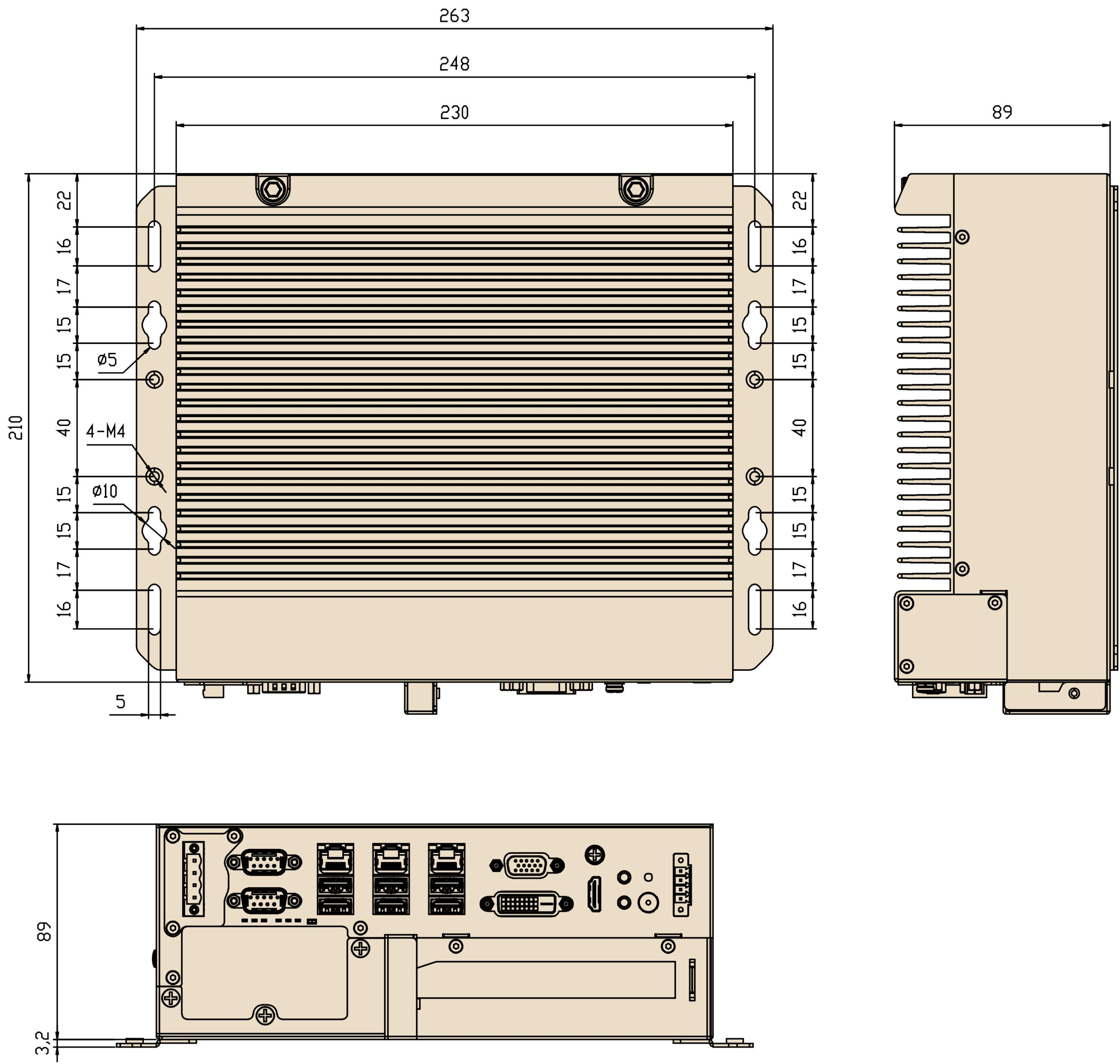

整机尺寸：230*210*89mm

振动配SSD：5Grms/5~500Hz/随机；配HDD：1Grms/5~500Hz/随机冲击 配SSD：50G/半正弦/持续11ms；配HDD：20G/半正弦/持续11ms

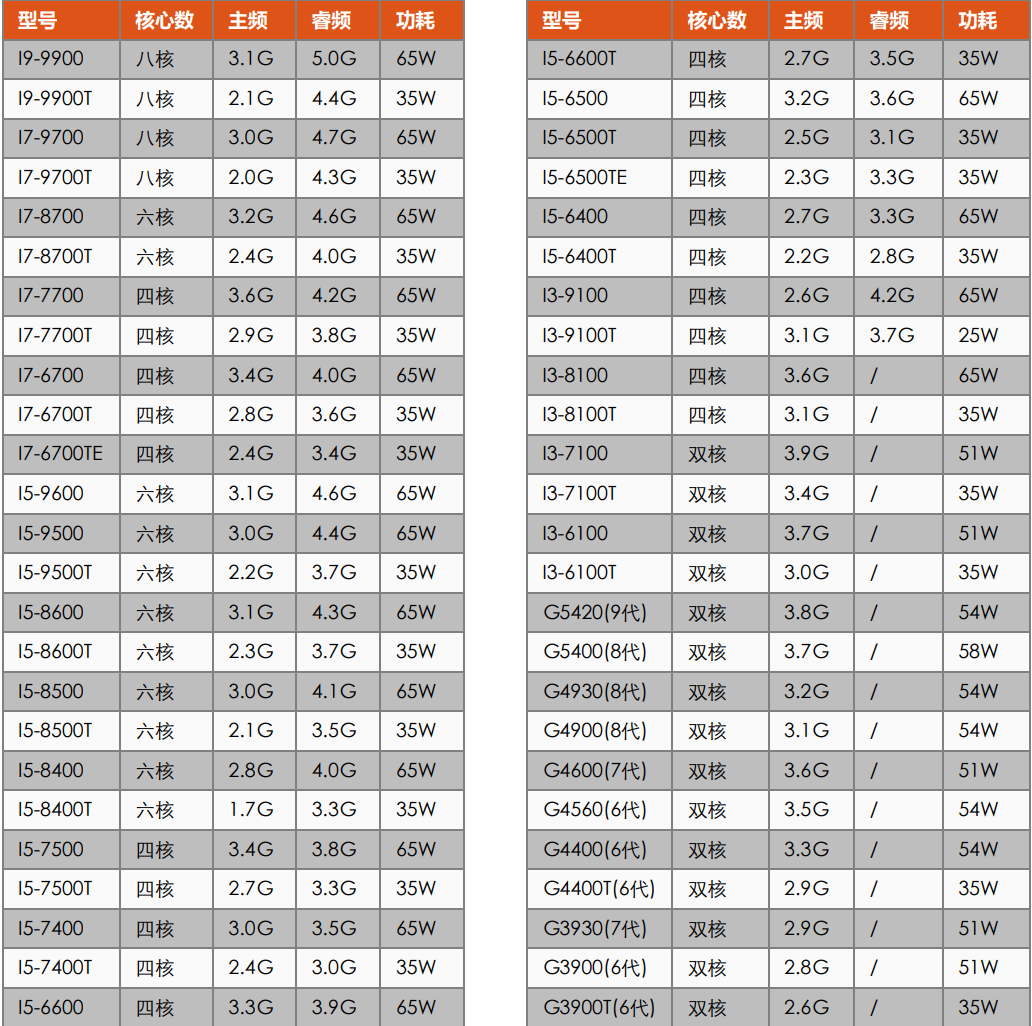

支持CPU系列
