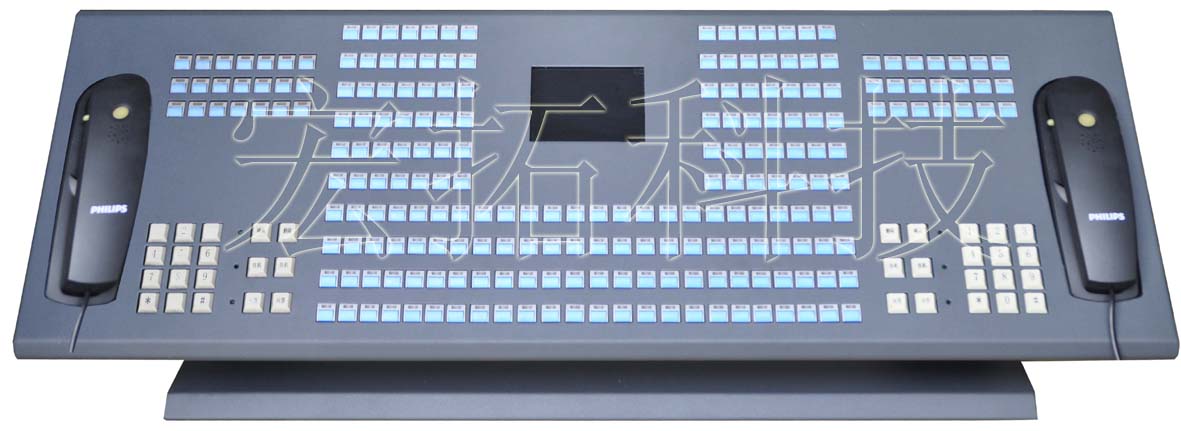

丹麦键调度台

分机显示状态：分机状态显示以0-127 个灯为一页，由矩阵的形式显示，分别代表128门分机的提机、呼叫等各种状态，最多可以翻转8 页，即8×128=1024，分别代表1024 门分机的状态。当前页由页指示灯“1”－“8”显示，显示范围1－8，即1-8页。翻页由“分机显示” 键操作。

矩阵显示分机状态分以下几种情况

灯暗：该分机挂机。

长亮：分机提机或通话。

闪烁：分机被呼叫（振铃），内线呼叫时相应的矩阵灯以0.2秒速率闪烁，外线呼叫时以0.1秒速率闪烁。

数码显示：数码显示由12 位8 段LED 数码显示器构成，数码显示器是显示输入数码、工作状态指示、内外线来电号码、调度台摘挂机状态以及内部参数等信息。

① 数码首位（最左边位）为调度台状态显示，首位数码闪烁表示调度台摘机，其闪烁显示“F”为手机摘机，闪烁显示“E”为免提摘机。长亮“P”为挂机。首位小数点表示调度台微机工作状态，闪烁时为正常工作，当长亮或不亮时则表示调度台工作异常，微机停止运行。

② 第二到十二位显示输入键码、来电号码等信息。

③ 右边8 个数码小数点显示当前外线板号（8 条外线为一块外线板）。从右边往左边第一位小数点亮（其余暗），表示为一号外线板和二号外线板，“1”－“8”外线灯显示1－8 条外线状态。“9”－“16”外线灯显示9－16 条外线状态（不摘机情况下按“外线保持”键可翻页8 个数码小数点）。从右边往左边第二位小数点亮（其余暗），表示为三号外线板和四号外线板“1”－“8”外线灯显示17－24 条外线状态。“9”－“16”外线灯显示25－32 条外线状态。以此类推，右边8 个小数点与“1”－“16”外线灯组合能显示1－128 条外线状态。8 个小数点同时只能有一个亮，其余七只暗，按“外线保持”键（无外线呼入排队时），能移动小数点的显示位置。

④ 外线指示灯有16 只，即“1”－“16”，分别显示16 条外线的状态。暗表示该外线空闲，常亮表示占用，闪烁表示外线呼入排队。

调度台参数设置：调度台参数及功能设置必须在调度台不摘机状态下才能进行，否则设置无效或误设置调度主机功能参数，导致调度主机不能正常运行。

①#48# 复位

②#49X# 查RAM 状态，X=AA 或AABBCC

③#507# 调度台初始化

④#591# 调度台取调度机分机状态

⑤#69Y# 检查矩阵显示。Y=0 时全暗；Y=1 时全亮；Y=2 时闪 烁；Y=3 时快闪

⑥#70X# 设置分机状态页数，X=1--8 页

⑦#80XX# 设置外线板数,XX=1-16

⑧#79X1# 设置出局局号，X=0-9

⑨#021# 出局双音频发号

单键：有128 个单键，单键“0”－“127”分别指定1-128 门分机号码，通过翻页灯“1”-“8”指示，可指定1024门分机。每个单键与每个矩阵灯一一对应。通过单键可快速、方便地控制、呼叫、转接所需分机，大大提高工作效率。

数字键：数字键同话机数字键使用功能相同，可进行拨号、转接、参数设置。

会议：电话会议功能：参加会议用户最多为120方（即120线），同时的发言席为8方。参加会议的可以是内线分机或是外线用户（包括长途外线用户），外线用户允许是环路， 2M ，E/ M或载波接口。

外线参加的设置：如果有外线用户要参加会议，在召开电话会议之前，要进行外线用户电话号码的设置，也可以在会议进行过程中临时进行设置或修改。在“PC管理系统”的“外线参数”中的“外线序号”对应的“连选号码栏”输入外线电话号码，若号码超过8 位用“外线区号”来补足。
